绝缘子
绝缘子模板
模板去除了起始锚点的概念。添加了单个线夹内连线的标签和多个线夹间连线的标签。

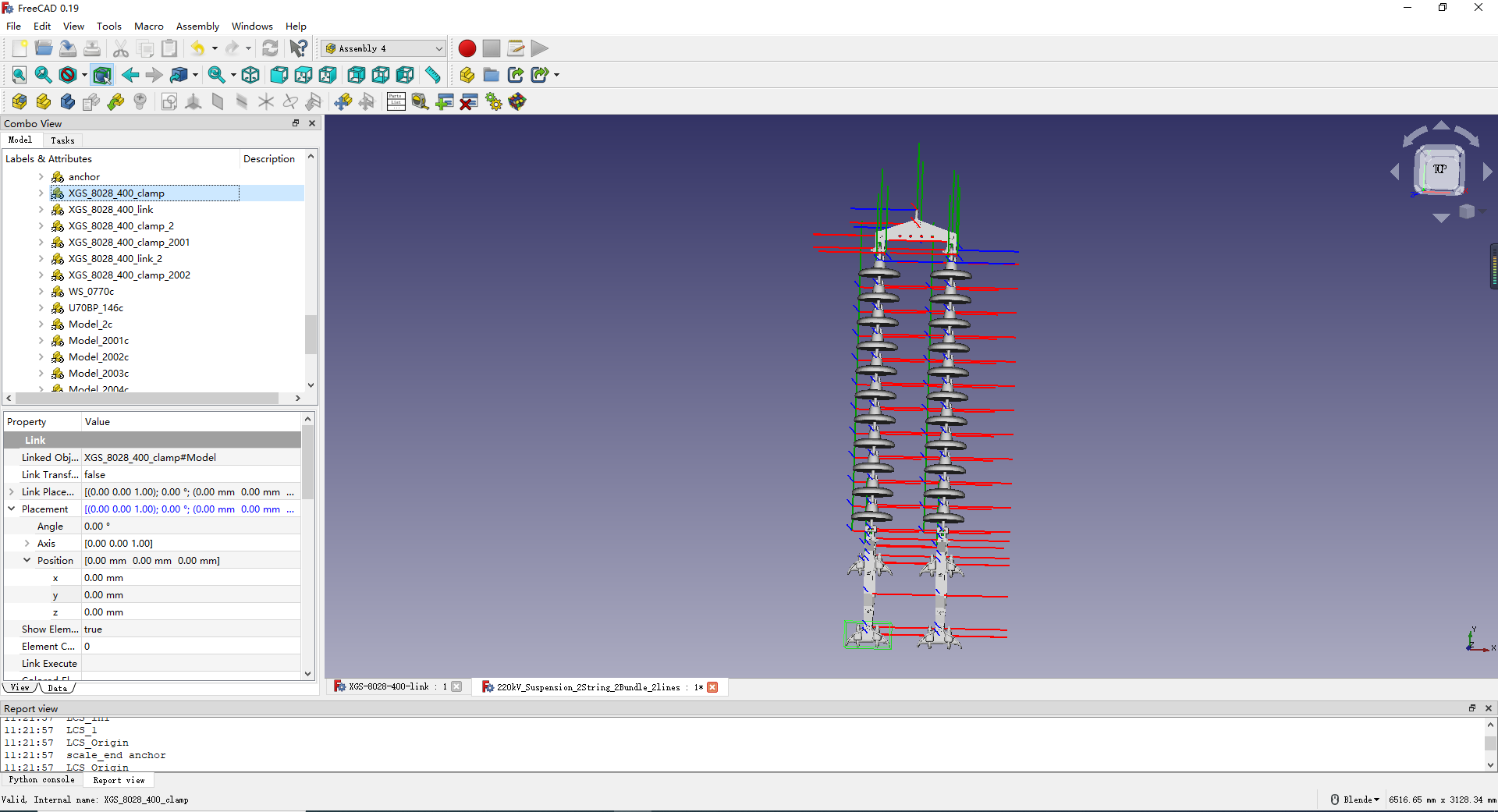

单个线夹内连线标签是通过命名金具部件坐标系完成的。每个线夹都应该有"LCS_WirePointIn"。如图1所示,耐张线夹还应该有"LCS_WirePointOut"标签。
多个线夹间的连线主要解决每个分裂线穿过多个线夹的问题。要求每个线夹需加上"osg_tag"属性。属性值需按照"Line_B(分裂序号)P(画线顺序号)"格式,其中分裂序号为导线分裂编号,画线顺序表示线从入到出穿过线夹的顺序。如图2所示,此模板为单分裂多线夹模板,则第一个线夹的osg_tag需为“Line_B1P1”,第二个线夹则是“Line_B1P2”。
悬垂绝缘子
如图3所示,悬垂绝缘子需指定一个挂载锚点,注意金具在坐标系的方向。
耐张绝缘子
如图4所示,耐张绝缘子需指定一个挂载锚点,注意金具在坐标系的方向。
V型绝缘子
如图5所示,耐张绝缘子需指定两个挂载锚点,添加两个旋转部件标签,注意金具在坐标系的方向。
旋转部件标签如图6所示,osg_tag的值格式为“pivot_0_1_0_n(编号)”,其中第一个为"pivot_0_1_0_n0",第二个为“pivot_0_1_0_n1”。
模板绑定
绑定完后需导出ptm模型才能永久生效。
按线路绑定
适用于绝缘子快速绑定。对象树中选中要绑定的线路,点击按线路绑定,出现界面如图7所示。其中需求表为此线路下绝缘子的类型,选中一种类型,在下方指定一种金具模板,点击应用即可。“共塔线路同步”按钮选中时,快速绑定的绝缘子类型会对当前线路中塔的所有同类型绝缘子生效(即包括共塔线路所用绝缘子),不选中则默认只对当前线路用到的绝缘子生效。

按杆塔绑定
对每个ptm杆塔进行绝缘子绑定。如图8所示,ptm杆塔绝缘子配置界面。对象树中选中ptm,打开绝缘子编号显示功能,在绝缘子列表中选择对应的绝缘子,在自定义列表中选择对应的模板,点击应用即可。
绝缘子调整
绝缘子调整后,ptm都需导出才能永久生效。
调整界面
点击, 出现绝缘子调整界面,如图9所示。
操作对象适用于多个Ptm或多个解析后的绝缘子。
- ”缩放“为缩放绝缘子的大小.
- “接线点对准”为移动绝缘子关键点位置,使其接线点向绝缘子线夹对准。
- “挂载点对准”为移动绝缘子关键点位置,使挂载金具向杆塔靠拢,此功能不稳定,最多用一次。
- “热加载”为方便绝缘子模板调试。打勾后,在FreeCAD中修改导出后,直接重新导入ptm就可看到效果,不需要重启软件。
关键点调整
整体平移
如图10所示,选中绝缘子或选中绝缘子下的所有关键点, 点击平移即可。
局部调整
选中绝缘子的关键点进行平移来调整绝缘子形状。
