插件功能
距离量测
量测对象
- 量测对象为视图中加载的模型，类型包括杆塔(.ptm)、电力线(.Ept)、点云(.las)、三维地形和三维模型(.osg/.osgb)等。
操作步骤
- 点击按钮
打开距离量测功能。将视图移动到合适的位置，依次点击量测对象的两个端点，完成后测量结果对话框将在界面上弹出。点击对话框上的对应按键可以对测量结果进行快速复制。
模型点选与框选
选择对象
- 可选择的对象包括杆塔(.ptm)、杆塔解析关键点(KeyPoint)、点云(.las)、三维地形和三维模型(.osg/.osgb)等。
操作步骤
- 首次使用模型点选与框选功能时，应对操作的模型种类进行设置，点击按钮

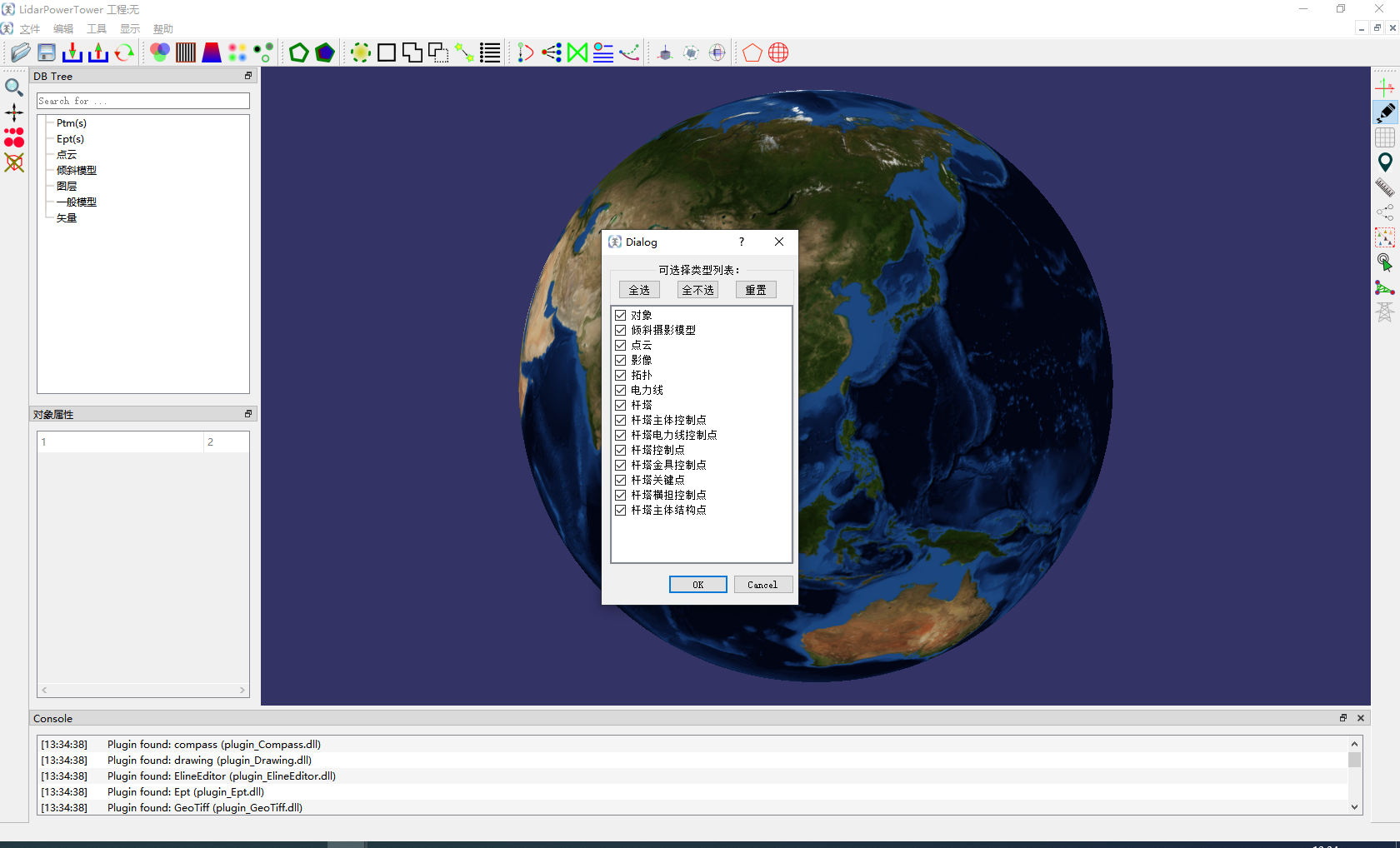

打开模型种类选择对话框，将要进行操作的模型种类进行勾选，在进行后续步骤。默认为全部模型均可被选中。
模型点选
- 在选择单个操作对象时，点击按钮
开始模型点选操作。将视图移动到合适的位置，然后鼠标移动到操作对象上，按“Ctrl+鼠标左键”进行操作对象的选择，选择成功后左侧模型列表将跳转到选择的模型对象上并高亮显示，属性框更新为所选择对象的属性。
- 取消选择则点击
或按住快捷键点击空白处，重新选择则将鼠标移动到新的操作对象上按下快捷键。在默认情况下，进行单选操作后，单选按钮
开启，点选操作对象每次只能操作一个，用户在使用过程中可以根据实际情况选择开启复选按钮
进行多次选择，或者开启减选按钮
剔除错误或多选的对象。
模型框选
- 在选择单个或者某一范围内对象进行操作时，点击按钮
开始模型框选操作。将视图移动到合适的位置，然后鼠标移动到操作对象附近，按“Ctrl+鼠标左键”进行拖动框选操作对象，选择成功后左侧模型列表对选择成功的模型对象进行高亮显示。
指南针
打开后，在三维界面右下方会出现指南针图标。
画一般模型
画图工具集，有画多边体和球体。
多边体
点击画多面体，在三维窗口单击左键添加顶点，双击左键完成当前多面体闭合。画完关闭画多面体。
球体
在三维窗口第一次单击左键设置球中心,后面单击设置半径，双击左键完成。画完关闭画球体。
线路编辑
线路编辑用于电力塔在线路中编号的绑定,导线与绝缘子的绑定以及每段导线状态的选择（underground 或者 aboveground）。 对象树中，选中要修改的线路,点击线路编辑按钮。
电力塔绑定
列表中，添加一行待绑定的编号塔，并选中该行。在对象树中，选中一个要绑定的Ptm，点击”绑定“，就可以对物理塔进行编号绑定。
绝缘子绑定
选定编号塔所对应的Ptm，单击打开"绝缘子标号显示"按钮,就可以在三维界面上看到杆塔的绝缘子编号了。下拉要绑定的绝缘子(或地线)列表，按顺序从头到尾勾选穿过此物理塔的绝缘子，一次只能勾选一个，需要多次打开下拉列表勾选。
跳转和获取
跳转
输入经纬度,点击”跳转“。
获取
点击“获取”按钮，在三维窗口鼠标左键单击，会显示点击的点的信息。
杆塔匹配
根据杆塔的大致特征，从模板库中快速筛选出特征一致的杆塔。
ptm模板库是一个存放ptm的目录。
“更新统计”用于更新ptm模板库, 生成统计索引。索引的目的是方便快速匹配。每次修改ptm模板库，需要点击更新统计。 特征有:外形，横担，电压，边1横担数,边2横担数，绝缘子数，导线分裂数。
模板不勾选。
注意： 1. 边1横担数不能大于边2横担数。 1. 绝缘子用于限制绝缘子数的,如要没有限制则为-1。 1. 酒杯塔和猫头塔没有横担，要设为0。
点击匹配，下拉列表中会出现筛选出的杆塔列表，鼠标滚轮滚动，三维界面会更新显示对应的杆塔，选择合适的，点击"保存"即可。
组件编辑
适用于角钢塔的横担，和酒杯塔与猫头塔的内外环下的关键点。点击组件编辑，界面提供添加和删除操作。添加或删除的最终关键点数都是偶数。
添加
选中一个关键点，在对象属性中有可以看到该点的连接顺序，点击"添加"，对象树中会新添一组关键点(前后两个)，这组连接顺序也会加一。
删除
选中一个关键点, 点击删除，会删除选中的这组关键点。
重用关键点分离
主要解决在测塔过程中测量数据不准确导致的杆塔解析后关键点的重用问题。
重用关键点分离可用于将重复使用的关键点进行分离，便于对杆塔的不同部位进行操作。
将有关键点重用的杆塔进行结构解析，选中杆塔，点击图标出现弹窗，点击"分离"按钮进行重用关键点分离操作，分离后的节点以及对应新节点将显示在上方信息框中，点击“更新”按钮将对杆塔信息进行更新，完成对杆塔的分离操作，此时可对分离的关键点进行操作。
缺失横担修正
用于解决在画塔过程中单个横担未进行镜像操作导致的关键点缺失问题。
找到未进行镜像操作的横担，选中横担中已有的关键点（要求关键点在同一侧），点击建立参考横担以及拖拽器，利用拖拽器对参考横担进行移动，调整好位置后再次点击即可完成对缺失横担的修正。
移动后位置不准确的可以对关键点进行拖拽微调，也可以点击
撤销对杆塔的修改。
地线缺失修复功能
用于解决在画塔过程中未对地线点进行采集导致的电力塔中的地线缺失问题。
找到地线缺失的电力塔并跳转，判断地线的接线点位置，将视图移动到合适位置，点击弹出地线手动修复操作窗口，点击“开始”按钮开始手动修复操作。
具体步骤为：现在电力塔的左侧选择EW_0与EW_1的接线点，然后再右侧选择EW_2与EW_3的接线点。当选完一侧两个接地线点后出现参考地线，如果地线接线点选择无误则点击“修正”按钮进行修复。
如果地线接线点选择不正确，则再次点击“开始”按钮进行重新选择。
示例图如下。
