电力建模

以下为电力建模基本流程：

创建项目

创建项目

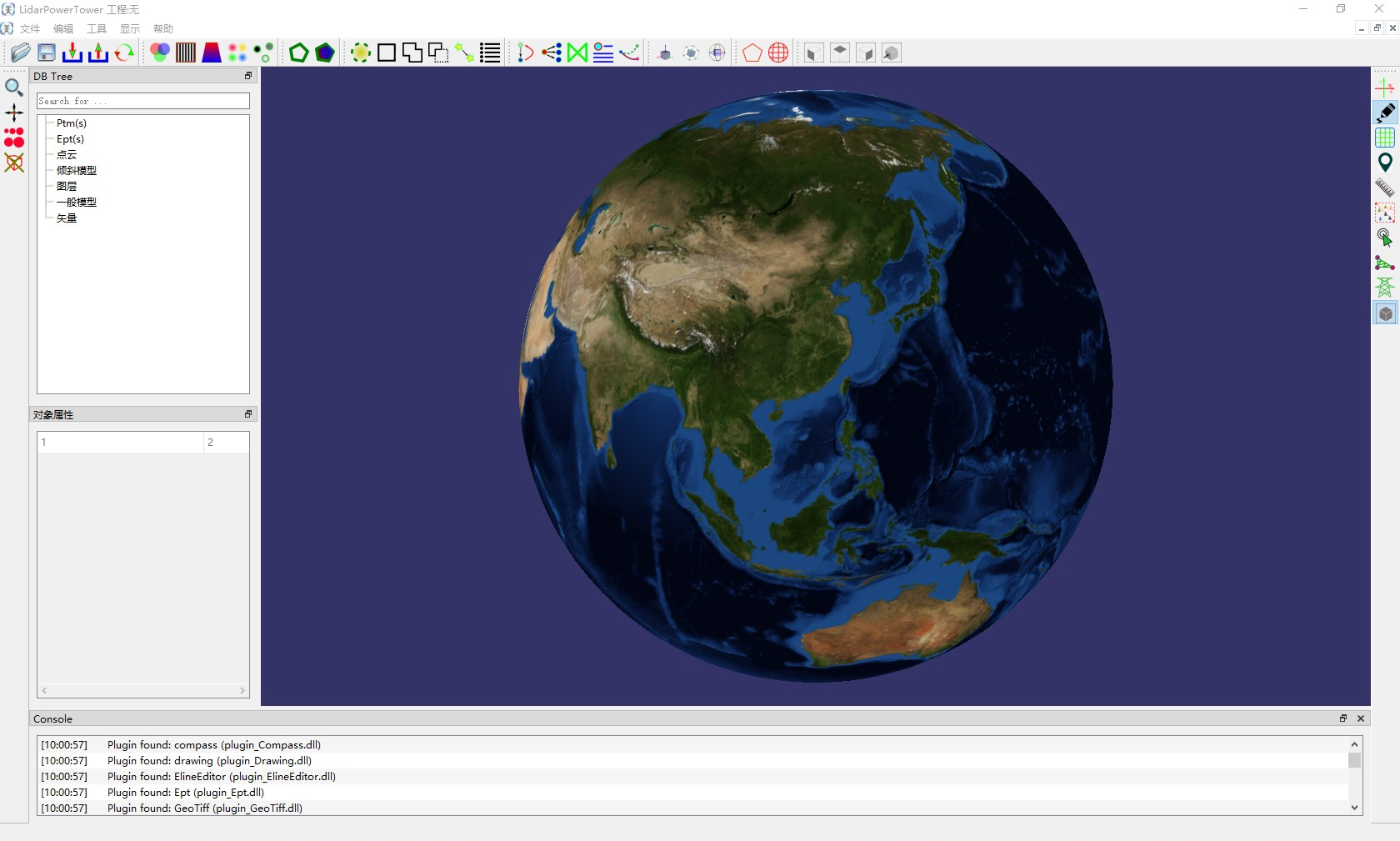

首次打开软件，点击图标 新建一个lpt工程，命名为Test.lpt。

添加点云

将需要建模的点云文件(以testLine.las为例)添加到视图中，在模型列表选择testLine.las，点击图标 可快速将视图移动到模型上方；点击图标并在主视图选择一点可进行模型细节浏览；点击图标可在弹出对话框中将点云调整到合适大小；点击图标对点云进行分类渲染，也可选用其他渲染方式。

添加Ptm

一般操作步骤为:

1. 添加基础Ptm
2. 按实际点云数据匹配杆塔。
3. 对杆塔位置，大小进行微调。
4. 杆塔重命名。

添加基础Ptm

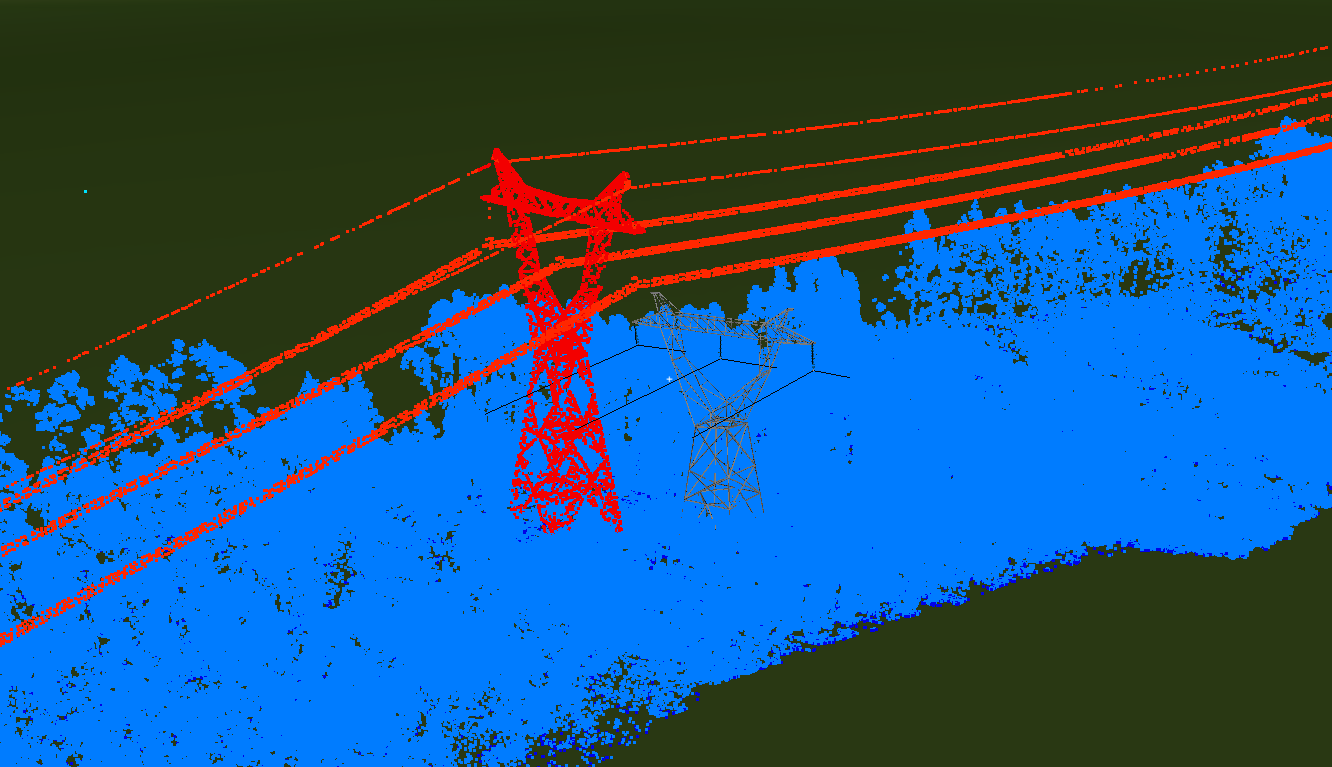

在模型列表框中用鼠标右键点击-Ptm,添加一个新的基础杆塔1(以下称为“杆塔1”)。添加完成后，在模型列表框选中杆塔1，属性栏随即更新，在属性栏中选择-“原点”，并在弹窗中点击“选点”按钮，通过移动视图到合适位置后，选择一个点位，点击“确定”将杆塔1移动到相应点位。

匹配杆塔

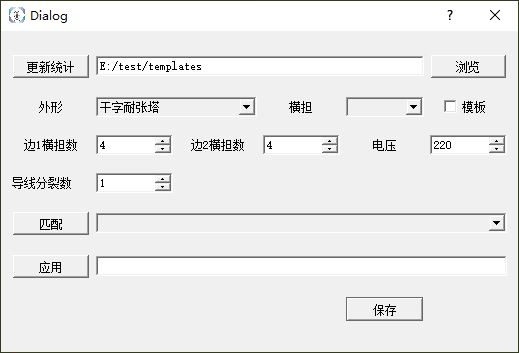

列表中选中要匹配的杆塔，点击图标 出现如下杆塔筛选匹配窗口：

模板库用于存放模板文件, 其中“更新统计”用于模板库文件内容变化时，首次使用时应设置模板库目录并进行更新统计。

参数解释:

设置好参数后，点击匹配，出现匹配列表，人为选择适合的杆塔（鼠标滑轮可上下滑动)。选好后，点击保存。

杆塔形态调整

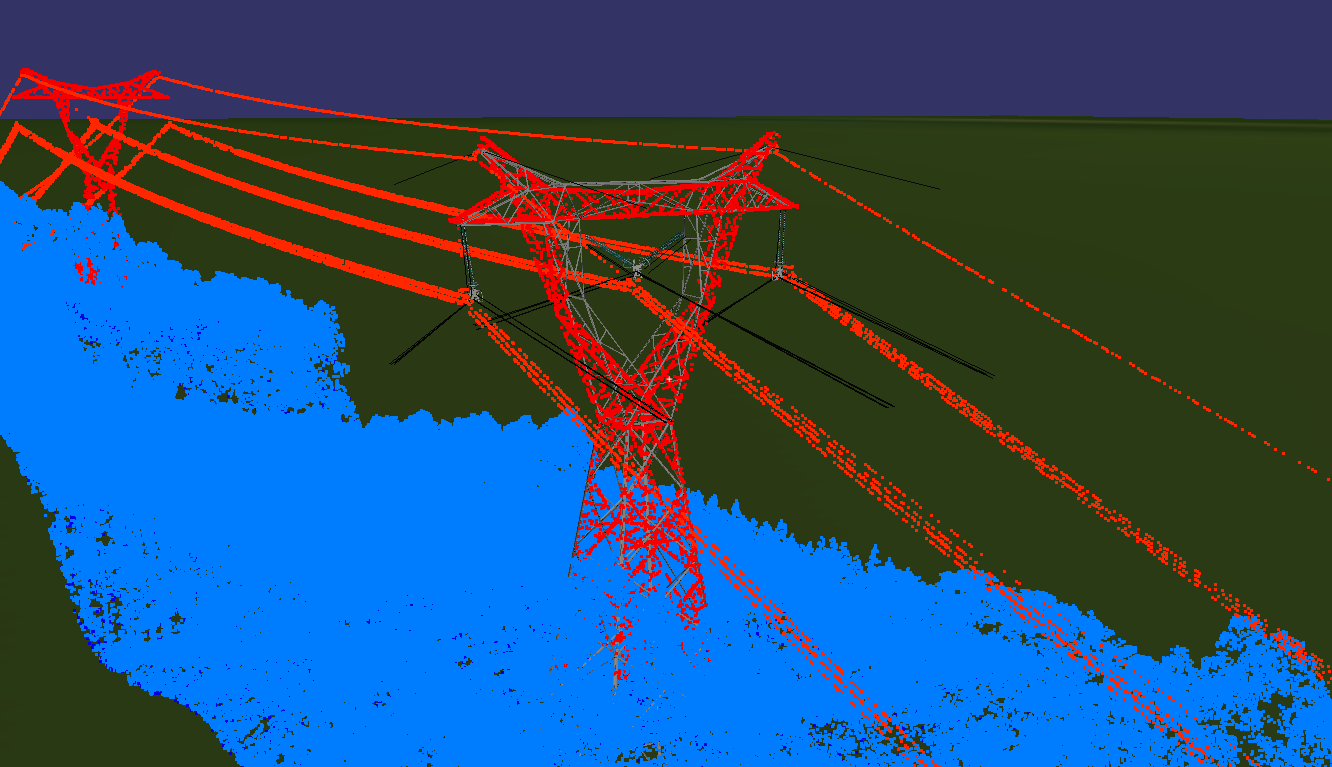

通过偏移，旋转和缩放手段，使杆塔与点云完全重合。结果如下图所示：

杆塔重命名

旋转ptm杆塔, 点击 图标对杆塔进行自动重命名。最后对杆塔进行导出保存。

结构调整

结构解析

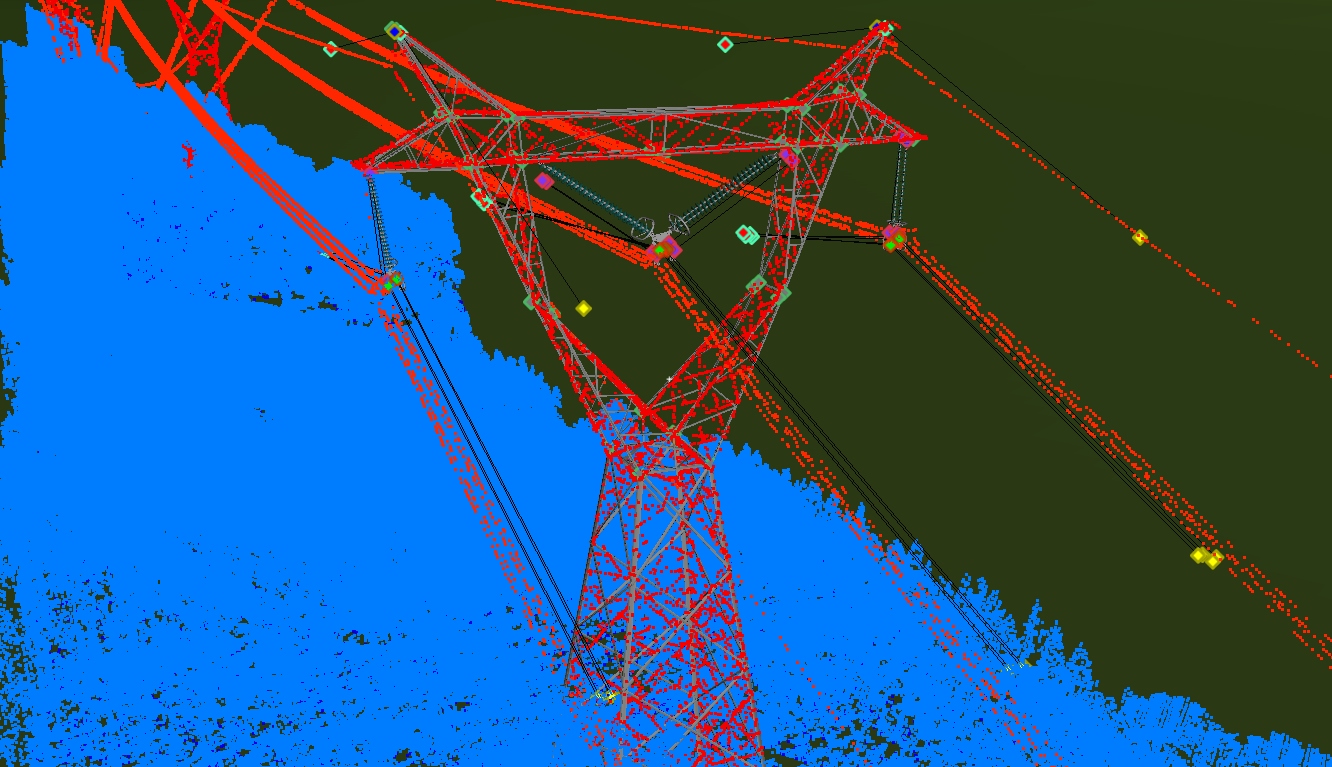

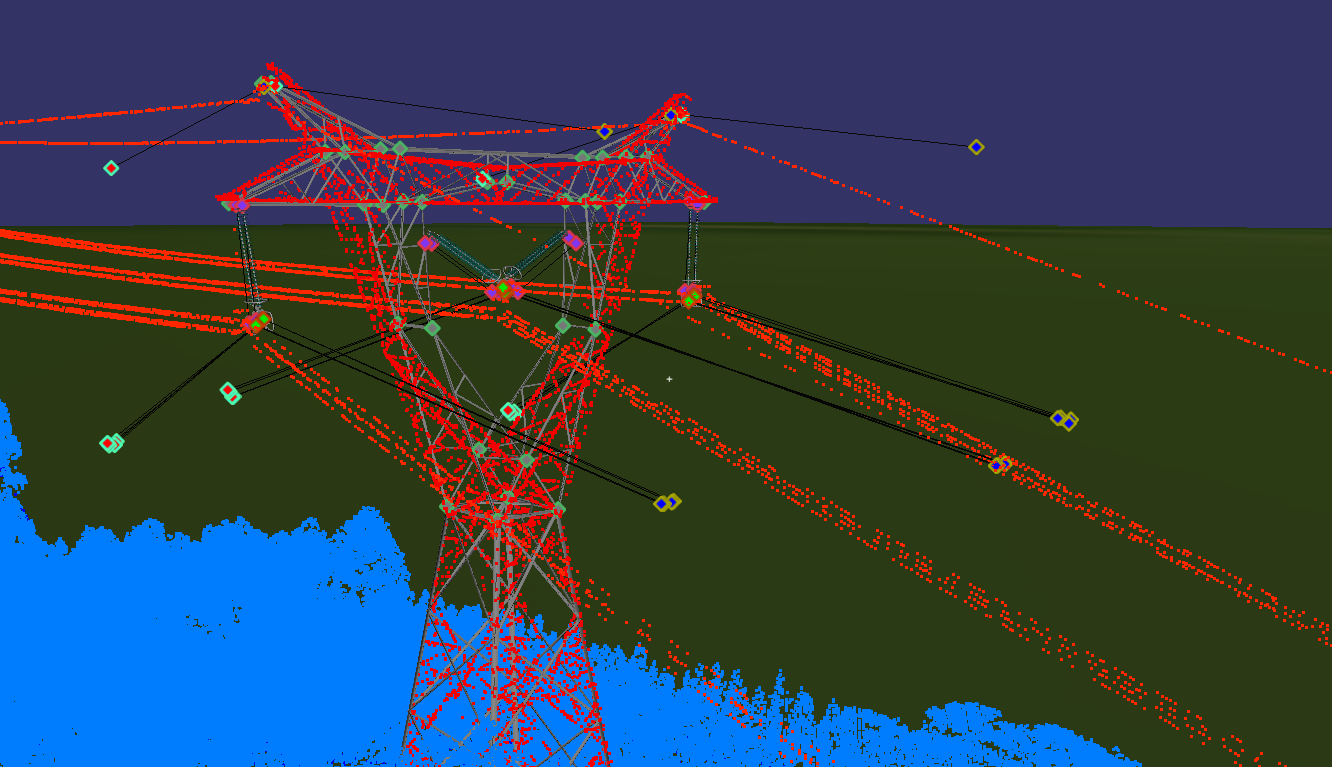

对象列表中选中杆塔，右键点击结构解析, 出现关键点，如下图所示。

结构调整

程序是通过改变关键点位置对线路杆塔进行调整。移动方式可有多种：

• 单个参数移动。选中某个点，在对象属性中点击附加变换量进行修改。
• 多个移动。点击 进行拖拽修改。
• 多个移动。点击 进行点选修改。

杆塔导出

杆塔调整完成后，点击图标将模型进行导出，然后进行后续PTM的添加。

电力线绑定

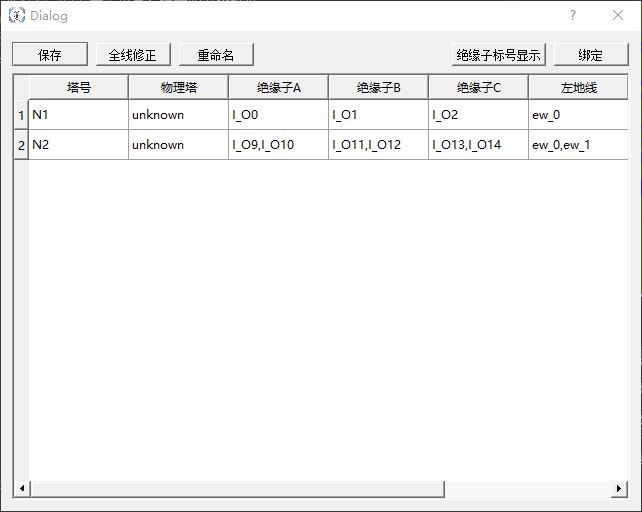

全部杆塔添加完成后，新建线路,点击图标 出现下图界面。

一般操作步骤:

1. 逐个绑定杆塔。
2. 逐个绑定绝缘子和地线。
3. 保存线路。

绑定杆塔

在对象列表中选中要绑定的ptm, 在表格中选择对应的编号，点击绑定。绑定过程中，可随时点击保存线路。最后绑定完成，一定要保存线路。绑定后，可根据线路方向自动修正耐张绝缘子方向，点击"自动修正"即可。

绑定绝缘子和地线

选中ptm, 点击绝缘子编号，便会在三维窗口中出现绝缘子标签，如下图所示。

绝缘子A，绝缘子B和绝缘子C代表A,B和C相位的绝缘子集合。按线路方向从杆塔小编号到大编号， 对绝缘子集合进行排序。对于每个相位的绑定，按顺序逐个选中线路经过的绝缘子。左地线和右地线也是按线路方向进行绑定的。

导线垂度调整

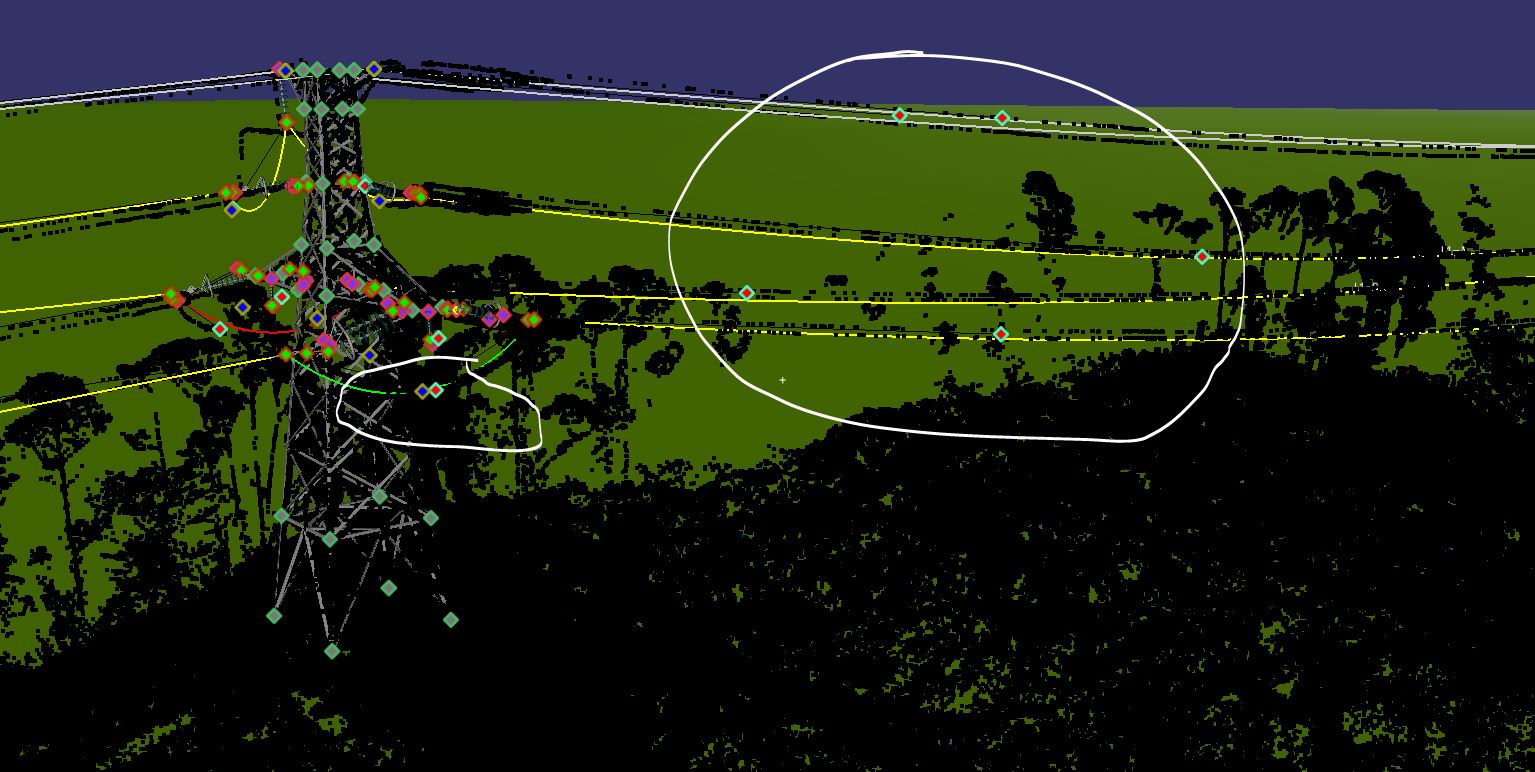

导线的调整是通过调整导线的测量点位置完成的。对于输电导线，3个测量点一组，其中中间的一个为绝缘子的接线点,两个导线测量点在旁边。对于地线，2个一组，其中有一个为导线测量点。如下图所示，白色圈内为导线测量点示例。

将导线测量点修改到点云实际导线的位置即可。修改时，可点击 对测量点保存和更新导线效果。

绝缘子姿态修正

绝缘子按分为耐张，直线形悬垂和V形悬垂绝缘子。所有类型的绝缘子都有挂线点。 挂载点是根据绝缘子的方向交会与杆塔主体算出来的。

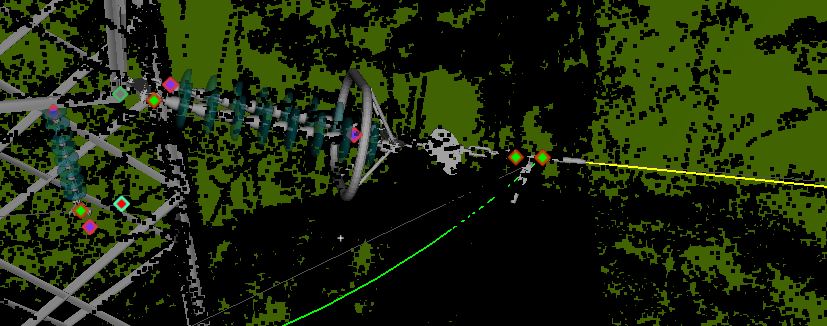

耐张绝缘子由于存在弯曲问题，绝缘子的变化还受控于导线的方向。耐张绝缘子的挂线点相切于含较远的导线测量点的线段。 如下图所示：

视频示例

参见外部数据中的视频

常见操作

复制

复制功能支持ptm间和ptm内的绝缘子复制和角钢横担的复制。 在模型树中选择要复制的绝缘子或横担，右击后点击“复制“，选择绝缘子列表或横担列表，右击后点击“粘贴“, 然后导出Ptm，重新载入Ptm。

删除

删除功能支持ptm间和ptm内的绝缘子删除和角钢横担的删除。 在模型树中选择要删除的绝缘子或横担，找到属性列表中"文件内删除"打勾，然后右击后点击“删除"，接着导出Ptm，重新载入Ptm。
